Ricerca standard ultrasonica avanzata del rivelatore MFD800C AWS B del difetto

Descrizione:

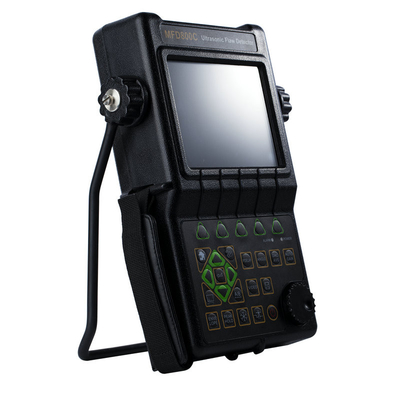

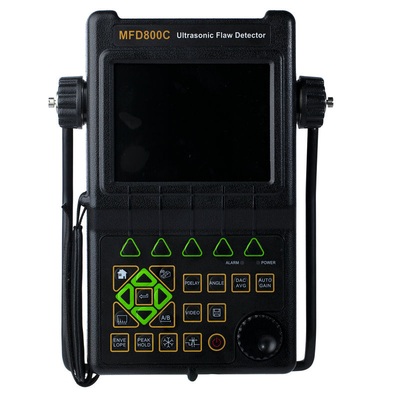

Il MFD800C è un rivelatore ultrasonico digitale avanzato del difetto che caratterizza TFT LCD multicolore e una miriade di nuove caratteristiche per soddisfare le richieste di ispezione stimolante. Combina le capacità potenti di rilevazione e di misura del difetto, l'estesa archiviazione di dati e la capacità trasferire i dati di ispezione dettagliata al PC via la sua porta USB ad alta velocità.

Lo strumento incorpora molti caratteristiche avanzate di elaborazione dei segnali compreso una larghezza di banda di 15MHz rf per permettere le prove dei materiali sottili, dei filtri a banda stretta per migliorare il segnale/disturbo nelle alte applicazioni di guadagno, di una punta pulser per le applicazioni che richiedono le più alte frequenze e di un'onda quadra musicale pulser per ottimizzare la penetrazione sopra materiali densamente o altamente d'attenuazione.

Applicazioni:

Lo strumento può essere ampiamente usato nel posizionamento e graduare le crepe secondo la misura nascoste, svuota, disperde e simili discontinuità in saldature, pezzi fucinati, billette, assi, assi, carri armati e contenitori a pressione, turbine e componenti strutturali.

Specifiche:

• Gamma: 0 - 9999 millimetri, a velocità d'acciaio
• Velocità materiale: 1000 a 9999m/s
• Ritardo dell'esposizione: -20 - 3400 µs
• Ritardo/zero contrappesi della sonda: 0 a 99.99µs
• Sensibilità: dB 110 massimo nelle risoluzioni selezionabile 0,1, 1,0, 2,0, dB 6,0 e chiuso a chiave.
• Modi di prova: Eco di impulso, elemento doppio e attraverso-trasmissione
• Pulser: Onda quadra musicale Pulser
• La frequenza di ripetizione di impulso varia da 10 hertz a 1000 hertz
• Energia di impulso: 200V, 300V, 400V, 500V, 600V selezionabile
• Larghezza di banda (amplificatore passa-banda): 0,5 - 15 megahertz
• Monitor del portone: Gamma eccessiva controllabile di spazzata di due portoni indipendenti intera
• Rettifica: Semionda positiva, semionda negativa, a onda intera, rf
• Linearità del sistema: Orizzontale: +/--0,2% FSW, verticale: 0,25% FSH, accuratezza dell'amplificatore +/--1 dB.
• Scarto (soppressione): altezza a schermo pieno di 80% - di 0
• Unità: Pollice o millimetro

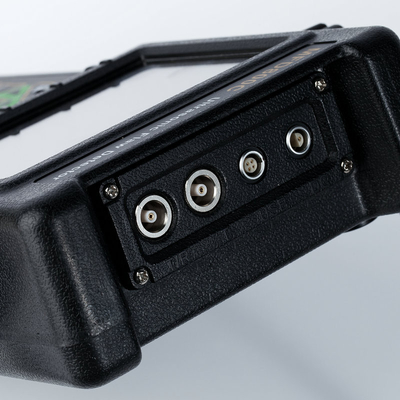

• Collegamenti del trasduttore: BNC o LEMO
• Requisiti di potere: Condutture di CA 100-240 VCA, 50-60 hertz
• Temperatura di funzionamento: -10℃ a 50℃
• Temperatura di stoccaggio: -30℃ a 50℃

Vantaggio competitivo:

• Semiautomatico una calibratura di due punti: Calibratura automatizzata del contrappeso del trasduttore zero e/o della velocità del materiale
• Posizionamento del difetto: Suono-percorso in tensione dell'esposizione, proiezione (distanza di superficie), profondità, ampiezza,
• Incollatura del difetto: Incollatura automatica del difetto facendo uso di AVG/AVG o di DAC, segnalazione di velocità dell'accettazione di difetto o rifiuto.
• Lettura di Digital e trigliceride. Funzione: Lo spessore/profondità può essere visualizzata nella lettura digitale quando usando una sonda normale ed il percorso di Peam, la distanza di superficie e la profondità direttamente sono visualizzati quando la sonda di angolo è in uso.

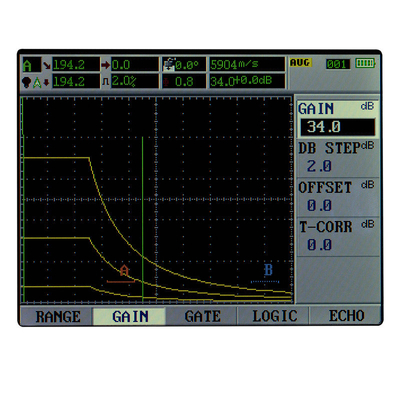

• Sia i DAC che il metodo di AVG di valutazione di ampiezza sono disponibili.
• AWS D1.1.
• Caratteristica di correzione della superficie curva
• Funzione di misura di altezza della crepa
• Figura caratteristica della saldatura
• Ingrandica il portone: diffusione del comprendere del portone l'intera larghezza dello schermo
• Video registrazione e gioco
• funzione di Automatico-guadagno
• Busta: Esposizione simultanea della Un-ricerca in tensione ad un tasso di aggiornamento di 60 hertz e busta dell'esposizione di Un-ricerca
• Tenuta di punta: Confronti le forme d'onda di punta congelate alle Un-Ricerche in tensione per interpretare facilmente i risultati dei test.
• Una gelata di ricerca: La gelata dell'esposizione tiene i dati del percorso del suono e di forma d'onda
• Caratteristica dell'esposizione di ricerca di B
