Recinti il rivelatore ultrasonico del difetto per rilevazione del difetto della ferrovia, calibratura/ispezione GCT-8C delle saldature

Rivelatore portatile ultrasonico del difetto di modo della ferrovia per rilevazione del difetto della ferrovia, la calibratura e l'ispezione GCT-8 delle saldature

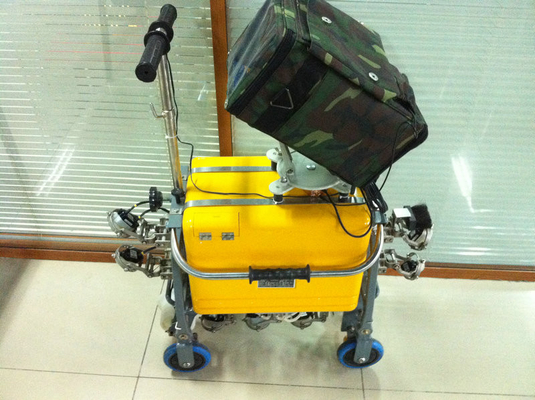

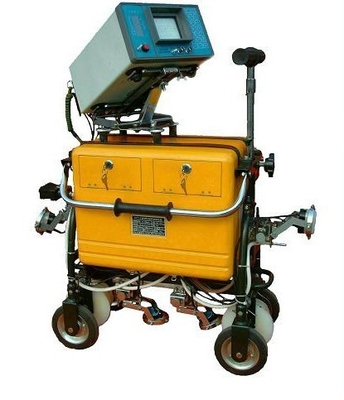

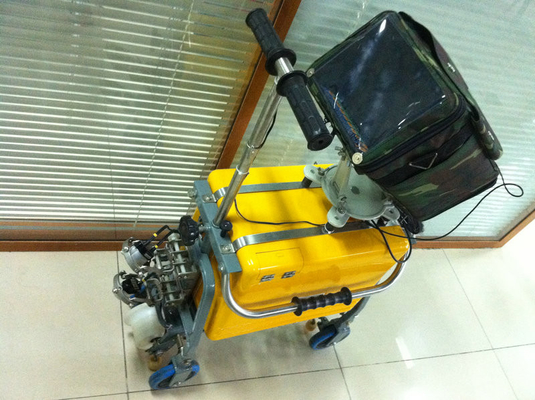

Rivelatore GCT-8 del difetto di modo della ferrovia

Descrizione:

Il rivelatore ultrasonico del difetto della ferrovia GCT-8 è un'attrezzatura ultrasonica stile carriola digitale nuovissima di rilevazione del difetto. È usato per individuare tutti i tipi di difetti in materiali della ferrovia ha variato da 43kg/m~75kg/m. È un nuovo tipo di strumento pratico e credibile di rilevazione del difetto della ferrovia.

Questo strumento è andato d'accordo con il livello ferroviario del campo della Repubblica popolare cinese TB/T 2340---2000 ofMulticenter tecnologici di termini e condizioni generali uno strumento ultrasonico di rilevazione del difetto della ferrovia di portata.

Per permettergli di padroneggiare le abilità operative dello strumento, legga prego con attenzione attraverso il manuale di questo utente prima di per mezzo dello strumento.

Applicazioni:

GCT-8 è un rivelatore digitale del difetto; può essere usato per rilevazione del difetto della ferrovia, calibratura e salda l'ispezione come pure il controllo ultrasonico di B.

Specifiche:

canali 1.Detecting: 8 (contenga 1 canale di calibratura)

frequenza 2.Working: 2MHz

tasso 3.Repetition: 300 hertz

gamma 4.Detection:

0~200±4mm per 43kg/m e 50kg/m recintano, (modo A~G) dell'itinerario

0~250±5mm per la ferrovia di 75kg/m e di 60kg/m (modo A~G) dell'itinerario

0~100±2mm per K2.5 (modo dell'itinerario H)

0~200±4mm per K0, K1, K1.5, K2.5 (modo dell'itinerario H)

0~300±6mm per K0.8, K1 (modo dell'itinerario H)

5. Indennità di sensibilità:

70° canale, sensibilità allowance>40dB

37° canale, sensibilità allowance>46dB

0° canale, sensibilità allowance>46dB

6. Gamma dinamica:

≥16dB (reprimere piccola) 2~6dB (reprimere piccola) >26dB

7. Errore lineare orizzontale: <2>

8. Errore lineare verticale: <15>

9. Gamma di guadagno: 0 ~ dB 80

10. Errore di attenuazione: di meno che 1dB per 12dB

11. Livello di soglia dell'allarme: Livello di segnale positivo 70%±10%, perdita di segnale <30>

dello schermo per prova della ferrovia. >50% per l'operazione di prova della mano.

12. Errore automatico di guadagno: <4db>

13. Numero degli archivi che possono essere conservati: >2000

14. Tempo per ogni archivio: di meno o uguagliano 60 minuti

15. Tensione di operazione: 24V

16. Consumo di energia: 9W

17. Temperatura di operazione: -40 ~ 122^di

18. Dimensione del carro armato: 20L

19. Peso: 28kg

20. Dimensione di struttura principale: 750*800*350

La dimensione dello strumento: 350*150*230
