Ricerca standard ultrasonica del rivelatore MFD620C AWS B del difetto

Descrizione:

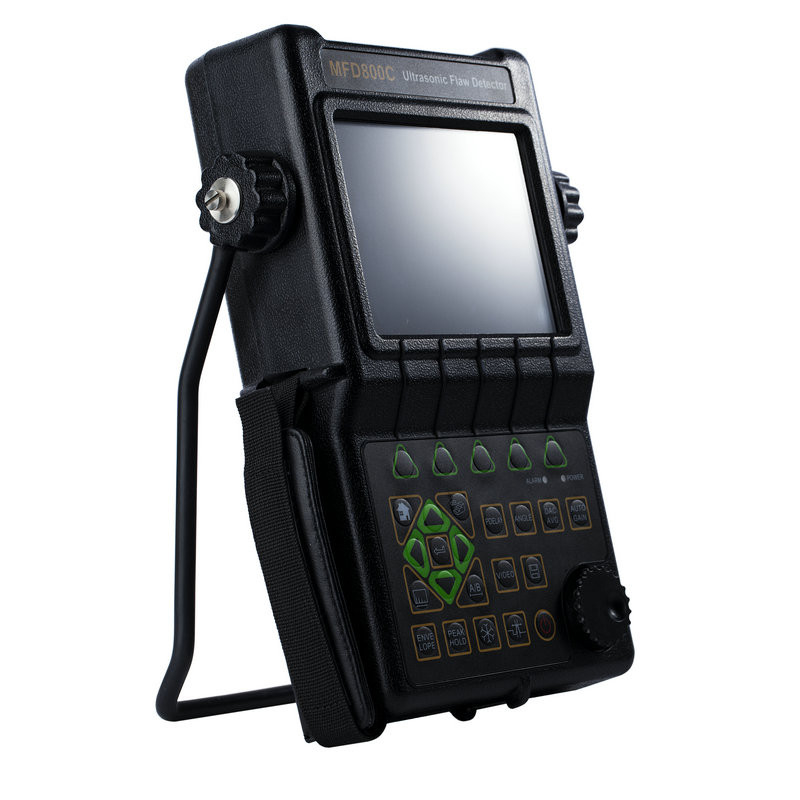

Il MFD620C è un rivelatore ultrasonico digitale avanzato del difetto che caratterizza TFT LCD multicolore e una miriade di nuove caratteristiche per soddisfare le richieste di ispezione stimolante. Combina le capacità potenti di rilevazione e di misura del difetto, l'estesa archiviazione di dati e la capacità trasferire i dati di ispezione dettagliata al PC via la sua porta USB ad alta velocità.

Lo strumento incorpora molti caratteristiche avanzate di elaborazione dei segnali compreso una larghezza di banda di 15MHz rf per permettere le prove dei materiali sottili, dei filtri a banda stretta per migliorare il segnale/disturbo nelle alte applicazioni di guadagno, di una punta pulser per le applicazioni che richiedono le più alte frequenze e di un'onda quadra musicale pulser per ottimizzare la penetrazione sopra materiali densamente o altamente d'attenuazione.

Lo strumento può essere ampiamente usato nel posizionamento e graduare le crepe secondo la misura nascoste, svuota, disperde e simili discontinuità in saldature, pezzi fucinati, billette, assi, assi, carri armati e contenitori a pressione, turbine e componenti strutturali.

Applicazioni:

Tenuta di punta:

Automaticamente cercando l'onda di punta dentro il portone e tengalo sull'esposizione.

Calcolo equivalente del diametro: scopra l'eco di punta e calcoli il suo diametro equivalente.

Annotazione continua: Registri continuamente l'esposizione e conservila alla memoria dentro lo strumento.

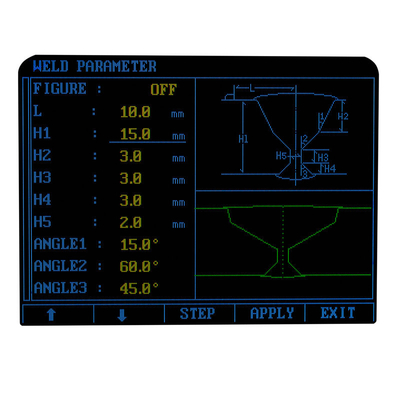

Localizzazione di difetto: Localizzi la posizione di difetto, compreso la distanza, la profondità e la sua distanza di proiezione piana.

Incollatura di difetto: calcoli la dimensione di difetto

Valutazione di difetto: Valuti il difetto dalla busta di eco.

DAC: Correzione di ampiezza di distanza

AVG: Funzione della curva di dimensione di guadagno di distanza

Misura della crepa: Misuri e calcoli la profondità della crepa

B-SCAN: Visualizzi la sezione trasversale del blocchetto di prova.

Specifiche:

• Gamma: 0 - 6000 millimetri, a velocità d'acciaio
• Velocità materiale: 1000 a 15000m/s
• Ritardo dell'esposizione: -20 - 3400 µs
• Ritardo/zero contrappesi della sonda: 0 a 99.99µs
• Sensibilità: dB 110 massimo nelle risoluzioni selezionabile 0,1, 1,0, 2,0, dB 6,0 e chiuso a chiave.
• Modi di prova: Eco di impulso, elemento doppio e attraverso-trasmissione
• Pulser: Onda quadra musicale Pulser
• La frequenza di ripetizione di impulso varia da 10 hertz a 1000 hertz
• Energia di impulso: 200V, 300V, 400V, 500V, 600V selezionabile
• Larghezza di banda (amplificatore passa-banda): 0,5 - 15 megahertz
• Monitor del portone: Gamma eccessiva controllabile di spazzata di due portoni indipendenti intera
• Rettifica: Semionda positiva, semionda negativa, a onda intera, rf
• Linearità del sistema: Orizzontale: +/--0,2% FSW, verticale: 0,25% FSH, accuratezza dell'amplificatore +/--1 dB.
• Scarto (soppressione): altezza a schermo pieno di 80% - di 0
• Unità: Pollice o millimetro

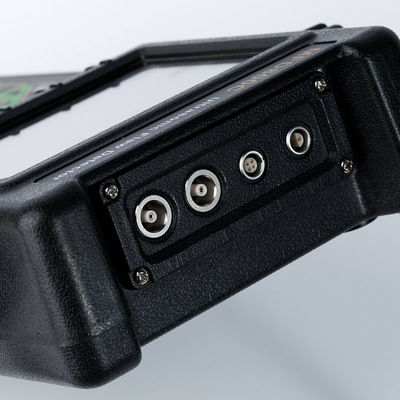

• Collegamenti del trasduttore: BNC o LEMO
• Requisiti di potere: Condutture di CA 100-240 VCA, 50-60 hertz
• Temperatura di funzionamento: -10℃ a 50℃
• Temperatura di stoccaggio: -30℃ a 50℃

Vantaggio competitivo:

● con l'esposizione di inglese, il menu parallelo, il tasto di scelta rapida e rapidamente la manopola digitale, ha progettato con la tecnologia principale e può essere usato molto convenientemente.

● con l'esposizione digitale di TFT LCD di colore, può scegliere il colore del fondo ed ondeggiare il colore che acoording all'ambiente. E la luminosità LCD anche può essere fissata liberamente da solo

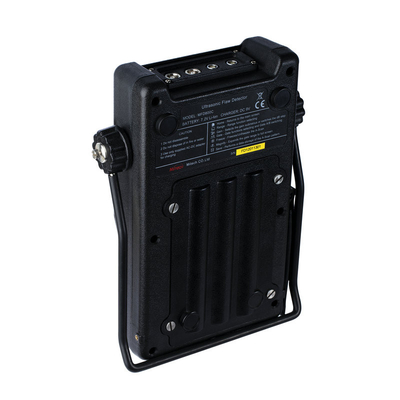

● progettato con il modulo di batteria di sicurezza-garanzia di rendimento elevato, è facile per lo smontaggio e l'assemblea. E può caricare l'indipendente con fuori linea. E la grande capacità ed il modulo di Accumulatore litio-ione di rendimento elevato fanno continuamente l'orario di lavoro del instrument superiore a 8 ore,

Il ● con piccola dimensione ed il peso leggero, lo strumento può essere tenuta da una mano. È tendenza durevole del cavo ed in uso dell'industria.
